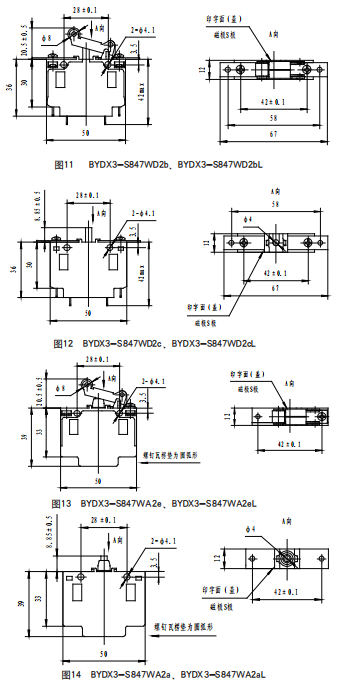

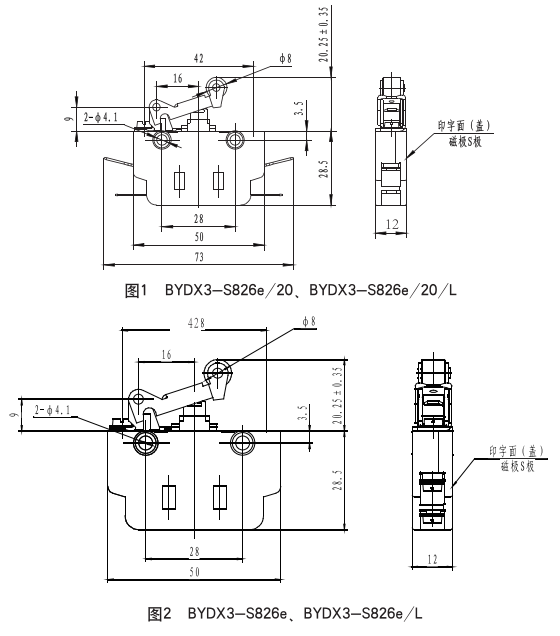

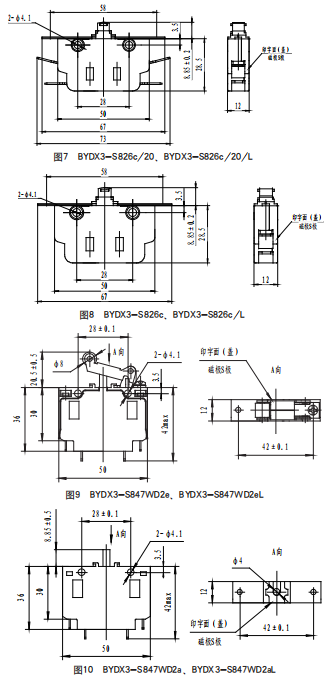

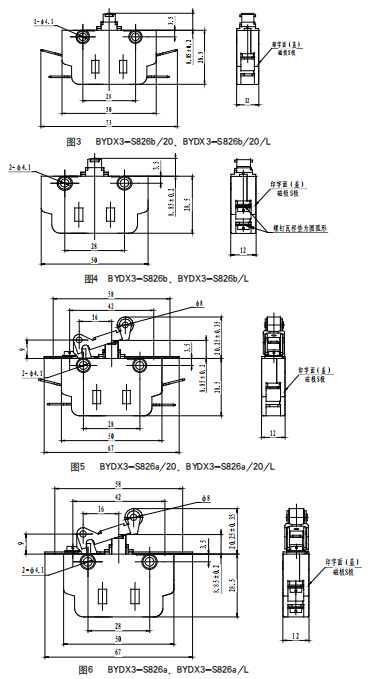

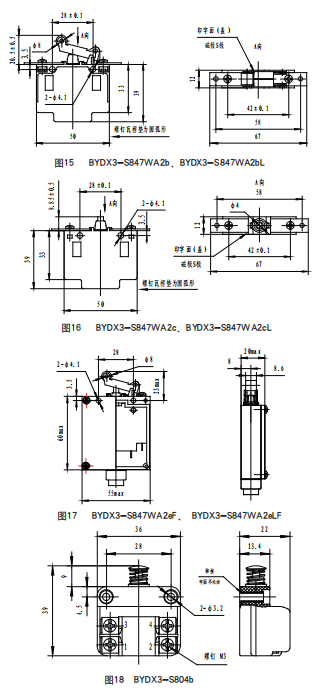

- 外形\安裝尺寸
- 訂貨須知
-
一、用途
BYDX3系列行程開關用于交流220V (50Hz~ 60Hz)及以下、直流110V及 以下的控制電路及
輔助電路中,以實現操縱、控制、限位、定位、信號.程序轉換等用途。
二、結構
BYDX3系列行程開關(以下簡稱開關)為速動轉換型,具有體積小、安裝方便、速動、自
潔、帶有肯定斷開機構(依據IEC60947-5-1) 等特點;開關采用雙斷點雙觸橋結構,可以不
同極使用:帶磁鐵的開關觸點具有永磁滅弧功能,可以勝任較大電流的場合;接線端子采用插
接式或螺釘連接方式。
三、使用和安裝條件
1.周圍環境溫度為-40°C ~ +85°C;
2.安裝類別II ;
3.污染等級3;
4.行程開關采用板前任意安裝,用螺釘緊固。

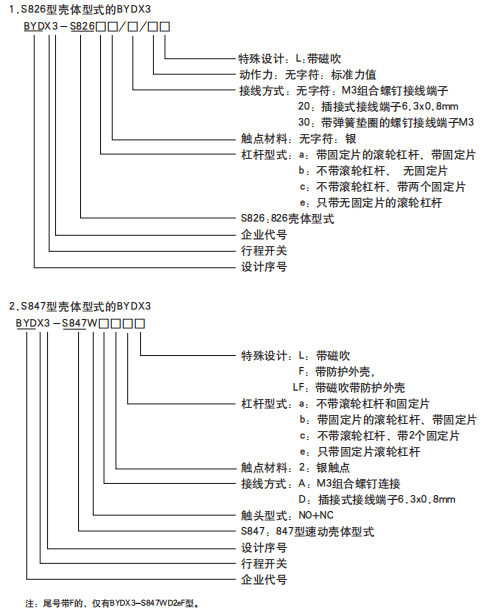

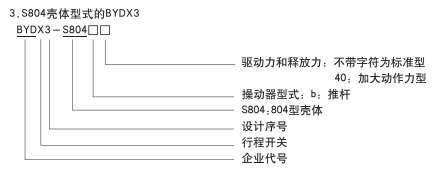

四、型號含義
-

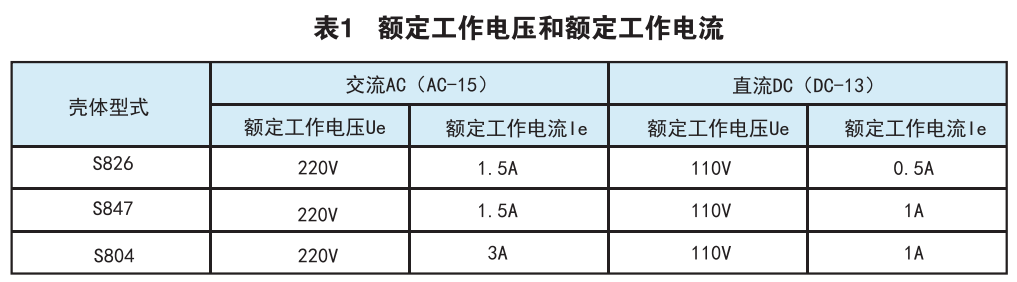

1.行程開關的額定工作電壓和額定工作電流見表1 ;
2.約定發熱電流Ith: 10A:

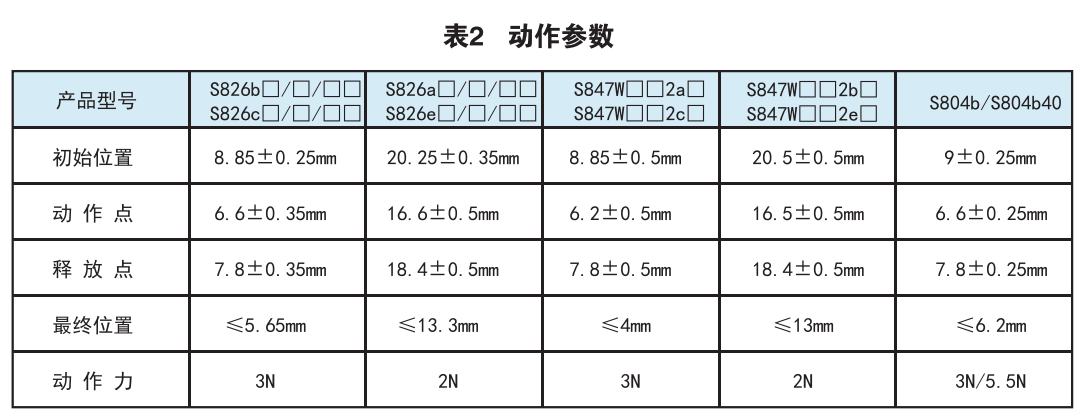

3.行程開關動作參數見表2:
4.開關的接觸電阻不大于100m0:
5.交流電壽命:當Ue=110V. le=0.05A時, 電壽命不小于150x 10^次;
6.直流電壽命:當Ue=110V. le=0.05A時, 電壽命不小于150x 10^次;
7.機械壽命:不少于1000萬次機械壽命;
8.開關的最大操作速度不大于1m/s.最小操作速度不小于0.5mm/s;
9.防護等級:
S826型:接觸系統為IP40.端子部分為IP0O;
S847型插接連接式:接觸系統為IP40.端子部分為IP0O:
S847型螺釘連接式:接觸系統為IP67.端子部分為IP0O;
S847型尾號帶F:接觸系統為IP65.端子部分為IP65。
-
-
訂貨時請注明開關型號、數量。
例如:訂購LXP2- -21AS/ Z型開關20只;
訂購LXP2-21AS/S1型開關50只。
