一、用途
BYDX4系列微動開關,適用于交流380V (50Hz~ 60Hz)及以下、直流110V及以下的控制電路中,作為控制運動機構和變化其方向或速度之用。
二、結構特點
開關采用單斷點單觸橋結構,觸頭為一常開、-常閉,接線端子采用插接或焊接方式。操動系統為杠桿式和滾輪杠桿式。
三、使用和安裝條件
1.微動開關能在- 40°C ~ + 70"C的環境下動作。在環境溫度允許范圍內,其動作特性保持不變;
2.微動開關用于安裝在污染等級為3的條件下工作,其他污染等級的采用取決于使用的微觀環境;
3.微動開關采用板前任意角度安裝,用螺釘緊固;
4.安裝類別: Ⅱ

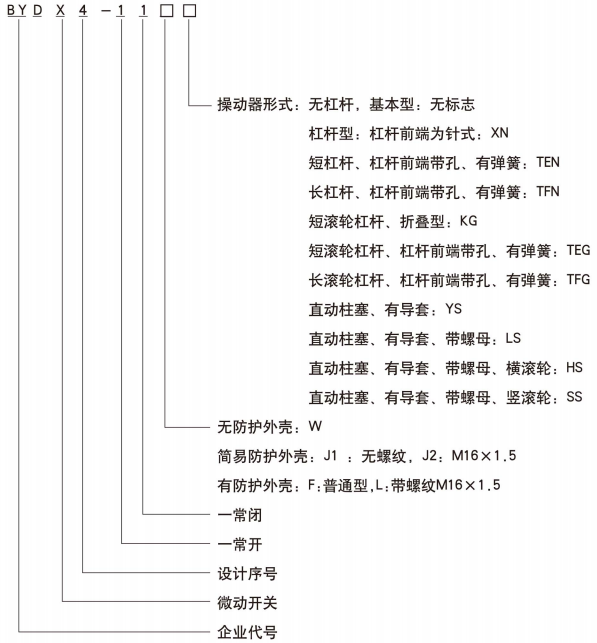

四、型號及含義
-
1.該產品符合IEC947-5- 1標準及GB/T 14048 .5標準;
2.約定封閉發熱電流: In=5A;
3.電耐久性:≥50萬次;
4.機械耐久性:≥100萬次:
5.工作類別: AC-15, DC-13;

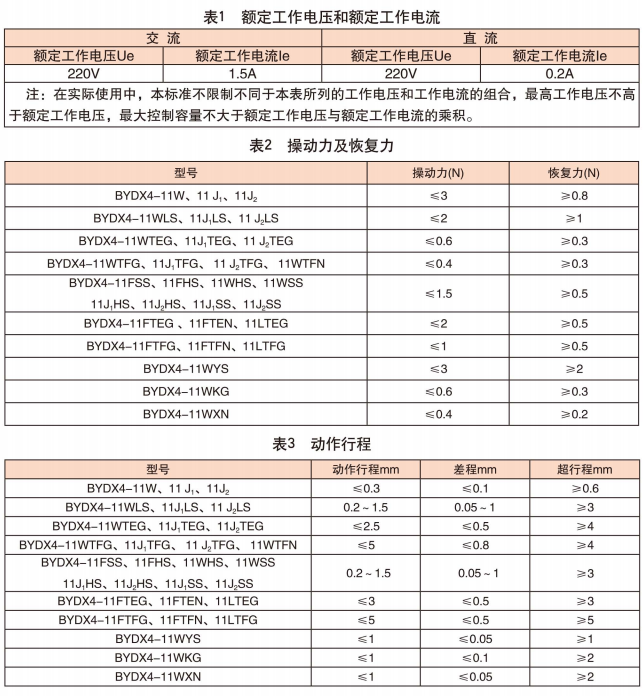

6.額定工作電壓和額定工作電流見表1;
7.允許電氣操作頻率≤20次/ /分鐘,允許機械操作頻率≤240次/分鐘;
8.操作參數見表2.表3;
9.微動開關的防護等級為IP54,W型外殼的端子部分為IPOO。
-
-
訂貨時請注明開關型號、數量。
例如:訂購LXP2- -21AS/ Z型開關20只;
訂購LXP2-21AS/S1型開關50只。
